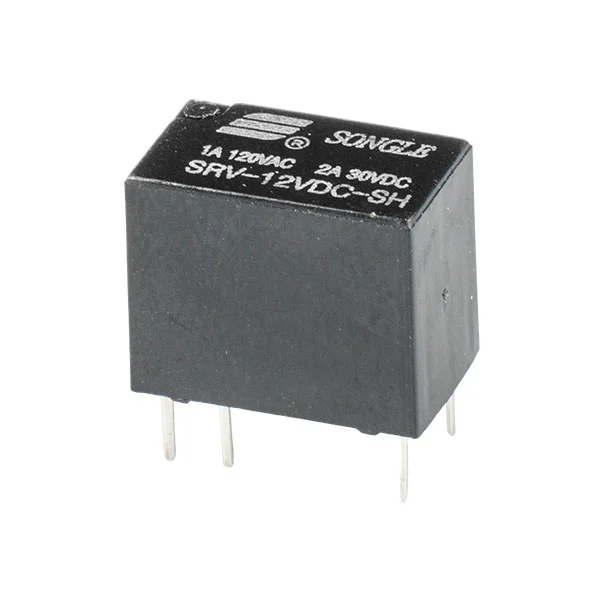

Hvordan fungerer et miniaturesignalrelæ?

Artikeloversigt

Miniature signalrelæerer kompakte, men kraftfulde komponenter, der er essentielle i moderne elektroniske kredsløb. Denne artikel udforsker deres struktur, funktioner, typer, applikationer og vedligeholdelsestips og hjælper ingeniører og købere med at træffe informerede beslutninger. Ved at forstå fordelene og begrænsningerne ved disse relæer kan virksomheder optimere ydeevne og pålidelighed i deres elektroniske systemer.

Indholdsfortegnelse

• Introduktion til miniaturesignalrelæer
• Struktur og komponenter
• Arbejdsprincip
• Typer af miniaturesignalrelæer
• Ansøgninger
• Fordele
• Sådan vælger du det rigtige relæ
• Vedligeholdelse og fejlfinding
• FAQ
• Konklusion

Introduktion til miniaturesignalrelæer

Miniature signalrelæer er små elektromekaniske kontakter, der styrer laveffektsignaler i elektroniske enheder. De er meget udbredt i kommunikationsudstyr, industriel automation, bilelektronik og husholdningsapparater.

Struktur og komponenter

Den grundlæggende struktur af et miniaturesignalrelæ består af:

• Spole:Genererer magnetfelt, når der påføres spænding.
• Armatur:Et bevægeligt metalhåndtag, der åbner eller lukker kontakter.
• Kontaktpersoner:De ledende punkter, der fuldender eller bryder kredsløbet.
• Forår:Returnerer ankeret til dets standardposition.
• Bolig:Beskyttelseskabinet til de indvendige komponenter.

Disse komponenter arbejder sammen om at skifte elektroniske signaler med præcision og pålidelighed.

Arbejdsprincip

Miniature signalrelæer fungerer efter princippet om elektromagnetisme. Når en strøm passerer gennem spolen:

1. Spolen genererer et magnetfelt.
2. Det magnetiske felt tiltrækker armaturet.
3. Armaturet bevæger sig, lukker eller åbner kontakterne.
4. Når strømmen er fjernet, returnerer fjederen ankeret til sin oprindelige position.

Denne proces tillader et lille inputsignal at styre større kredsløb sikkert og effektivt.

Typer af miniaturesignalrelæer

Ansøgninger

• Bilelektronik: Styring af lys, indikatorer og sensorer.
• Telekommunikation: skift af lavniveausignaler i dataudstyr.
• Industriel automation: PLC-styring, sensorsignalforstærkning.
• Forbrugerelektronik: Styring af mikrocontrollere og små enheder.

Fordele

• Kompakt størrelse sparer plads i kredsløbsdesign.
• Lavt strømforbrug til signalstyring.
• Høj pålidelighed og lang levetid.
• Elektrisk isolation mellem styre- og belastningskredsløb.

Sådan vælger du det rigtige relæ

At vælge det rigtige miniaturesignalrelæ involverer at evaluere:

• Spændings- og strømværdier:Sørg for, at relæet kan håndtere belastningen uden skader.
• Spoletype:AC eller DC spole afhængig af styresignalet.
• Kontaktkonfiguration:SPST, SPDT eller DPDT alt efter dit kredsløbsbehov.
• Størrelse og montering:Overvej pladsbegrænsninger og installationsmetoder.
• Miljøforhold:Temperatur, fugtighed og vibrationsmodstand.

Vedligeholdelse og fejlfinding

For at sikre langsigtet ydeevne af miniaturesignalrelæer:

• Efterse jævnligt for støv eller korrosion på kontakter.
• Bekræft spolemodstanden for at opdage potentielle fejl.
• Tjek for mekanisk slid på armatur og fjeder.
• Udskift relæer, der viser tegn på kontaktbrænding eller forsinket skift.

FAQ

Q1: Hvad er forskellen mellem et signalrelæ og et effektrelæ?

A1: Signalrelæer håndterer lavspændings-/strømsignaler, mens effektrelæer skifter højere spændinger og strømme.

Q2: Kan miniaturerelæer håndtere induktive belastninger?

A2: Ja, men sørg for korrekte kontaktklassificeringer for at forhindre buedannelse eller for tidlig fejl.

Q3: Hvor længe holder miniaturesignalrelæer?

A3: Typisk driftslevetid varierer fra 100.000 til flere millioner cyklusser afhængigt af belastning og brugsforhold.

Konklusion

Miniature signalrelæer er uundværlige komponenter i moderne elektroniske systemer, der tilbyder præcis kontrol, pålidelighed og fleksibilitet. At vælge den rigtige type og sikre korrekt vedligeholdelse vil maksimere ydeevnen og levetiden.

Ningbo Songle Relays Co., Ltd.tilbyder en bred vifte af højkvalitets miniaturesignalrelæer. For forespørgsler og produktvalg,kontakt osi dag for at finde den perfekte løsning til din applikation.
