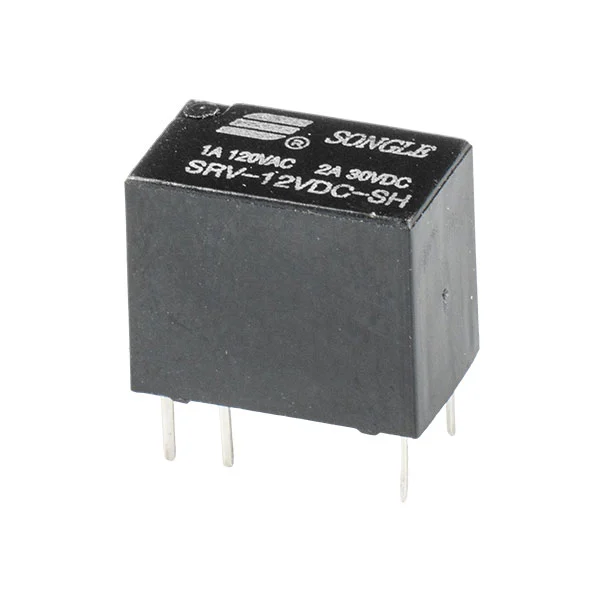

SRV (23F)-relæet bryder fri fra den konventionelle logik om "kraftkonkurrence", med fokus på kernebehovene for miniature-præcisionselektronik. Den vejer kun 2,2 g og har et unikt let og ultralille design, der kun optager 1/3 af installationspladsen på et konventionelt relæ. Dette tilpasser sig perfekt til integrationskravene med høj tæthed for IoT-sensorer, miniature-smartterminaler og bærbare medicinske anordninger, hvilket eliminerer behovet for overflødig plads til relæer og letter "miniaturisering og letvægts"-opgradering af slutprodukter.
Maks. 4A koblingsevne
150mWHøjfølsom:150mW
PCB(DIP)
Forgyldt kontakt
Subminiature
Lav latenstid
hurtig respons
lavt strømforbrug
høj følsomhed
ultra-lav kontaktmodstand
| Kontakt parametre | Værdi |
| Kontakt aftale | A/B/C |
| Kontakt bedømmelse | 1A 120VAC, 2A 30VDC |
| Kontaktmodstand | ≤50mΩ |
| Elektrisk udholdenhed | 10⁵/10⁴ |
| Mekanisk udholdenhed | 10⁷ |
| Spole parametre | Værdi |
| Nominel spænding | 3~24VDC |
| Krafttab | 0,15W, 0,2W |
| Pick-up spænding (maks.) | 80 % af nominel spænding |
| Udfaldsspænding (min.) | 10 % af nominel spænding |
| Andre parametre | Værdi |
| Omgivelsestemperatur (°C) | −40°C~+85°C |
| Dielektrisk styrke (spole og kontakter, 1 min) | 1000VAC |
| Dielektrisk styrke (åbne kontakter, 1 min) | 500VAC |
| Isolationsmodstand (500VDC) | 100MΩ |
| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | P.C.B (PCB terminal) |
| Vægt | 2,2 g |
| Sikkerhedsgodkendelse |
