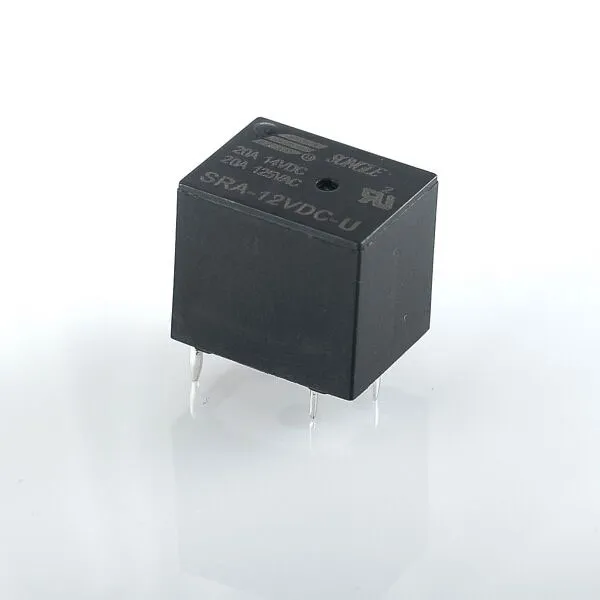

Med hensyn til ydeevne demonstrerer SRA-U(T74-U)-relæet en kernefordel, der balancerer stabilitet og holdbarhed: et design med lavt tab med en kontaktmodstand på ≤100mΩ, kombineret med 10⁵ elektriske cyklusser og 10⁷ mekaniske cyklusser, sikrer ledningsstabilitet under langsigtet højfrekvent drift; et bredt nominelt spændingsområde på 5-24VDC og en laveffektspole på 0,6W/0,8W tilpasser sig forskellige kredsløbsdesignbehov. Samtidig har produktet et bredt driftstemperaturområde på -40℃ til +105℃, en 1500VAC spolekontaktmodstandsspænding og en høj isolationsmodstand på 100MΩ, hvilket giver enestående sikkerhedsbeskyttelsesegenskaber. PCB-terminaldesignet forenkler installationsprocessen. Ved at udnytte Songles integrerede R&D- og produktionssystem (inklusive formfremstilling og gummi- og plastbehandling) og en årlig produktionskapacitet på 200 millioner enheder opretholder produktet høj omkostningseffektivitet, samtidig med at det giver kunderne relæløsninger, der kombinerer ensartet kvalitet og scenarietilpasningsevne.
Lille størrelse
Dobbelte NO-kontakter
Standard terminal pitch anvendt
Forseglede og fluxsikrede typer tilgængelige
| Kontakt parametre | |
| Kontakt aftale | U |
| Kontakt bedømmelse | 2×10A 125VAC, 2×10A 14VDC |
| Kontaktmodstand | ≤100mΩ |
| Elektrisk udholdenhed | 10⁵/10⁴ |
| Mekanisk udholdenhed | 10⁷ |
| Spole parametre | |
| 5-24VDC | |
| Krafttab | 0,6W, 0,8W |
| Pick-up spænding (maks.) | 75 % af nominel spænding |
| Drop-out spænding (min) | 10 % af nominel spænding |
| Andre parametre | |
| Omgivelsestemperatur | –40°C~+85°C/+105°C |
| Dielektrisk styrke (mellem spole og kontakter) | 1500VAC (1 min.) |
| Dielektrisk styrke (mellem åbne kontakter) | 1000VAC (1 min.) |
| Isolationsmodstand (500VDC) | 100MΩ |
| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | P.C.B. |
| Vægt | 6g |
| Sikkerhedsgodkendelse | |
