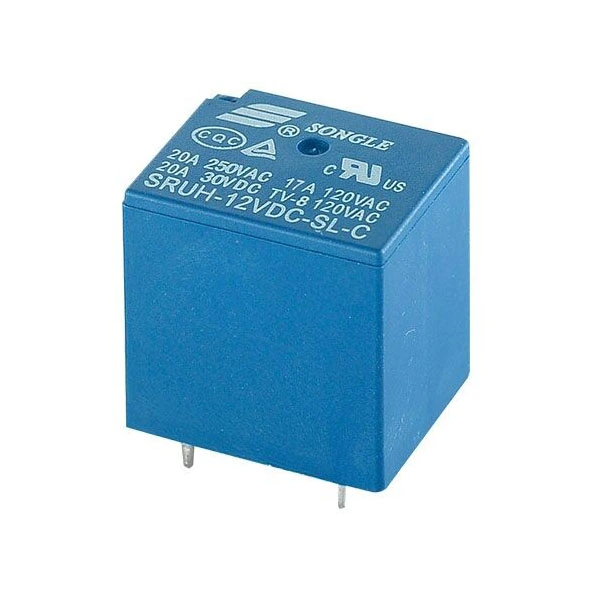

Lang levetid, lavt strømforbrug og fleksible indkøbsmuligheder gør SRUH (22FH)-relæet til et valg af høj værdi til tunge applikationer. Selv under høj belastning og højfrekvent drift ved 20A, sikrer det langsigtet problemfri drift, hvilket reducerer vedligeholdelsesomkostninger og udskiftningsfrekvens markant. Dens ultrabrede nominelle spændingsområde på 5-48VDC og laveffektspolekonfiguration på 0,36W/0,45W tilpasser sig ikke kun til forskellige kraftige kredsløbsdesigns, men hjælper også med at optimere energiforbruget i slutprodukter, hvilket forbedrer markedets konkurrenceevne. Fra et indkøbsperspektiv kan produktet dække forskellige kraft- og sikkerhedsniveaukrav uden tilpasning. PCB-terminaldesignet forenkler monteringsprocessen. Ved at udnytte Songles produktionskapacitet på 200 millioner enheder og ende-til-ende kvalitetskontrol ("støbefremstilling - metalbearbejdning - inspektion af færdige produkter"), sikrer det ensartet kvalitet og stabil forsyning for hvert produkt. Kombineret med globalt synkroniseret professionel eftersalgssupport giver det købere mulighed for at opnå optimal balance i tre kernedimensioner: kvalitetssikring, leveringseffektivitet og omkostningskontrol.
20A koblingsevne
UL isoleringssystem: Klasse F, Klasse B
Forseglede og fluxsikrede typer tilgængelige
Standard printkort layout
| Parameter | Specifikation |
| Kontakt aftale | A/B/C |
| Kontakt bedømmelse | 16A/20A 250VAC; 20A 125VAC |
| Kontaktmodstand | ≤100mΩ |
| Elektrisk udholdenhed | 10⁵/10⁴ |
| Mekanisk udholdenhed | 10⁷ |
| Parameter | Specifikation |
| Nominel spænding | 5-48 VDC |
| Krafttab | 0,36W, 0,45W |
| Pick-up spænding (maks.) | 75 % af nominel spænding |
| Drop-out spænding (min) | 10 % af nominel spænding |
| Parameter | Specifikation |
| Omgivelsestemperatur | –40°C~+85°C/+105°C |
| Dielektrisk styrke (mellem spole og kontakter) | 1500VAC, 2500VAC (1 min.) |
| Dielektrisk styrke (mellem åbne kontakter) | 1000VAC (1 min.) |
| Isolationsmodstand (500VDC) | 100MΩ |
| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | P.C.B. |
| Vægt | 16g |
| Sikkerhedsgodkendelse |
