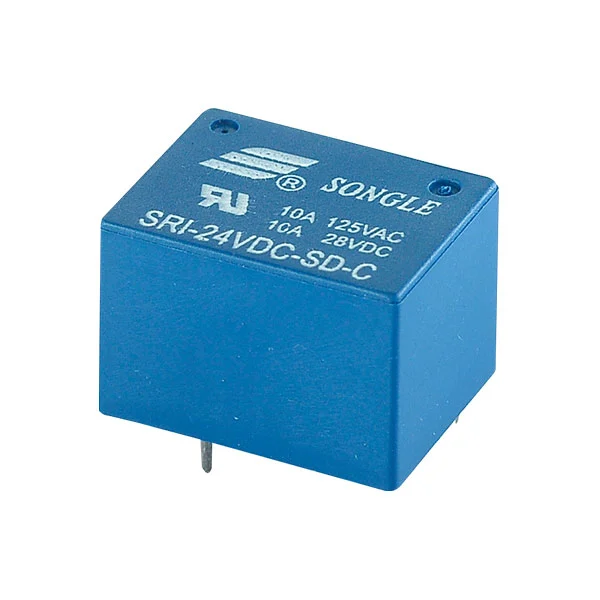

SRI(T72)-relæet inkarnerer kerneværdien af et "professionel-relæ" med dets robuste ydeevne: Det vedtager innovativt en kontaktstruktur med lavt tab med en kontaktmodstand ≤100mΩ, koblet med 10⁵ elektriske cyklusser og 10⁷ mekaniske cyklusser, hvilket sikrer langsigtet ledningsstabilitet, høj ledningsstabilitet; et bredt nominelt spændingsområde på 5-36VDC og flere muligheder for strømforbrug på 0,54W/0,72W/0,62W, der kan tilpasses forskellige kredsløbsdesigns; og en sikkerhedskonfiguration med en 2000VAC spolekontaktmodstandsspænding og en 100MΩ høj isolationsmodstand, hvilket skaber en dobbelt beskyttelsesbarriere. Ved at udnytte Songles 27 års relæ-R&D-erfaring opnår produktet en innovativ balance mellem "høj belastningskapacitet + lavt strømforbrug" i dets kerneparametre. PCB-terminaldesignet forenkler installationsprocessen, og den opgraderede tætningsbeskyttelse kan klare komplekse industrielle miljøer. Fra valg af råmateriale til test af færdige produkter er hele processen med kvalitetskontrol strømlinet, og der ydes global professionel eftersalgsservice. Med verificerbare præstationsdata, autoritative certificeringer og varemærkearv er SRI(T72) Relay blevet det første valg for virksomhedskunder, der søger pålidelighed og omkostningseffektivitet.
Subminiature, standard printkort layoutUL
UL isoleringssystem: Klasse F·
Omgivelsestemperatur: –40°℃~ +85°℃/+105°℃
| Parameter | Specifikation |
| Kontakt aftale | A/B/C |
| Kontakt bedømmelse | 7A/10A 250VAC/28VDC |
| Kontaktmodstand | ≤100mΩ |
| Elektrisk udholdenhed | 10⁵/10⁴ |
| Mekanisk udholdenhed | 10⁷ |
| Parameter | Specifikation |
| Nominel spænding | 5-36VDC |
| Krafttab | 0,54W, 0,72W, 0,62W |
| Pick-up spænding (maks.) | 75 % af nominel spænding |
| Drop-out spænding (min) | 10 % af nominel spænding |
| Parameter | Specifikation |
| Omgivelsestemperatur | –40°C~+85°C/+105°C |
| Dielektrisk styrke (mellem spole og kontakter) | 2000 VAC (1 min.) |
| Dielektrisk styrke (mellem åbne kontakter) | 1000VAC (1 min.) |
| Isolationsmodstand (500VDC) | 100MΩ |
| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | P.C.B. |
| Vægt | 11 g |
| Sikkerhedsgodkendelse |
