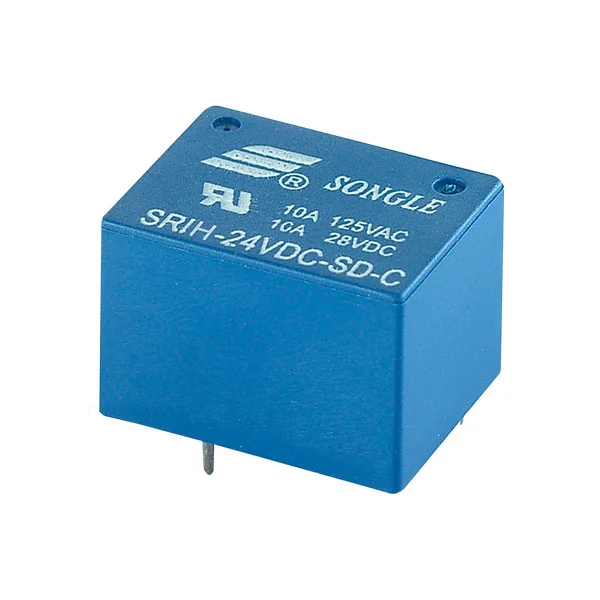

SRIH(T72H)-relæet sætter et nyt benchmark for relæer i professionel kvalitet med dets kerneydelse "høj sikkerhed + stærk holdbarhed": et design med lavt tab med en kontaktmodstand på ≤100mΩ, kombineret med 10⁵ elektriske cyklusser og 10⁷ mekaniske cyklusser, sikrer langsigtet højfrekvent ledningsdrift; et bredt nominelt spændingsområde på 5-36VDC og flere muligheder for strømforbrug på 0,54W/0,72W/0,62W tilpasser sig perfekt til forskellige kredsløbsdesignscenarier; endnu vigtigere er, at produktet har bestået CQC-sikkerhedscertificering med en høj isolationsmodstand på 100MΩ og en modstå spænding på 3800VAC, der danner en dobbelt sikkerhedsbarriere, hvilket grundlæggende undgår risikoen for højspændingsnedbrud; PCB-terminaldesignet forenkler installationsprocessen, og hele processen følger Songles integrerede kvalitetskontrolstandarder for "støbefremstilling, gummi- og plastbearbejdning og inspektion af færdige produkter," kombineret med skalagarantien på en årlig produktionskapacitet på 200 millioner enheder, hvilket gør det muligt for produktet at opnå den optimale balance mellem ensartet kvalitet og omkostningseffektivitet, samtidig med at det kan tilpasses til forskellige scenarier. Ved at udnytte SRIH's globale kundeservicenetværk og professionelle eftersalgssupport er SRIH (T72H) blevet et pålideligt valg for virksomhedskunder under højspændingsdriftsforhold takket være dets verificerbare ydeevnedata, autoritative certificeringer og brands omdømme.
Subminiature, standard printkort layout
UL isoleringssystem: Klasse F
Omgivelsestemperatur: –40°℃~+85°℃/+105°℃
3.8KV3.8kV dielektrisk styrke (mellem spole og kontakter)
| Parameter | Specifikation |
| Kontakt aftale | A/B/C |
| Kontakt bedømmelse | 7A/10A 250VAC/28VDC |
| Kontaktmodstand | ≤100mΩ |
| Elektrisk udholdenhed | 10⁵/10⁴ |
| Mekanisk udholdenhed | 10⁷ |
| Parameter | Specifikation |
| Nominel spænding | 5-36VDC |
| Krafttab | 0,54W, 0,72W, 0,62W |
| Pick-up spænding (maks.) | 75 % af nominel spænding |
| Drop-out spænding (min) | 10 % af nominel spænding |
| Parameter | Specifikation |
| Omgivelsestemperatur | –40°C~+85°C/+105°C |
| Dielektrisk styrke (mellem spole og kontakter) | 3800VAC (1 min.) |
| Dielektrisk styrke (mellem åbne kontakter) | 1000VAC (1 min.) |
| Isolationsmodstand (500VDC) | 100MΩ |
| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | P.C.B. |
| Vægt | 16g |
| Sikkerhedsgodkendelse | CQC |
