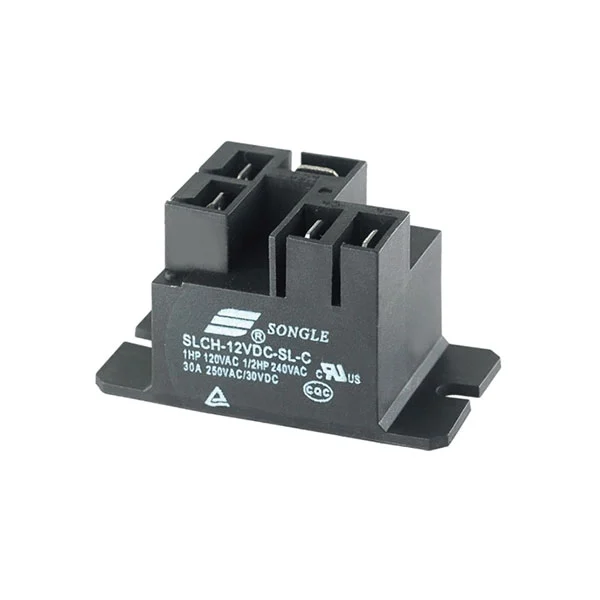

SLCH (T92) relæet skiller sig ud med sine tredobbelte fordele: højspændingsbeskyttelse, høj effektbærende kapacitet og forskelligartet tilpasningsevne:
SLCH (T92)-relæet understøtter flere belastningsspecifikationer, herunder 20A/30A 250VAC og 1~1,5HK 240VAC, der nemt driver industrimotorer og kernekomponenter i højeffektudstyr, hvilket løser smertepunkterne ved kontakterosion og ledningsafbrydelse i højeffektscenarier. Den tilbyder innovativt muligheder for dobbelt dielektrisk styrke på 2000/4000VAC, med en 4kV ultrahøj modstå spændingsversion parret med 1000MΩ høj isolationsmodstand, hvilket eliminerer risikoen for højspændingsnedbrud ved kilden og perfekt tilpasning til de strenge sikkerhedskrav i industrielt højspændingsudstyr og high-end strømudstyr. Den har også tre kontaktkonfigurationer (A/B/C) og to formfaktorer (forseglet og støvtæt), hvilket gør det muligt at matche forskellige kredsløbsstyrings- og driftsforhold uden yderligere tilpasning. Desuden kan den prale af et bredt nominelt spændingsområde på 5-48VDC, et bredt driftstemperaturområde på -40℃ til +105℃ og en modstand på ≤100mΩ. Med sin robuste kvalitet med lav kontaktmodstand og 10⁵ elektriske cyklusser / 10⁷ mekaniske cyklusser, opfylder den ikke kun kravene til stabil drift i normale scenarier, men kan også nemt klare komplekse miljøer som støv og fugt. Derudover gør dens klare prissætning og høje forhold mellem omkostninger og ydeevne den til det bedste valg til scenarier med høj effekt og høj sikkerhed.
30A koblingsevne
4kV dielektrisk styrke (mellem spole og kontakter)
1 Form A, 1 Form B og 1 Form C konfigurationer
Forseglet type og støvtæt type tilgængelig
| Parameter | Værdi |
| Kontakt aftale | A/B/C |
| Kontakt bedømmelse | 20A/30A 250VAC, 1~1/2HK 240VAC, 1HK 120VAC |
| Kontaktmodstand | ≤100mΩ |
| Elektrisk udholdenhed | 10⁵/10⁴ |
| Mekanisk udholdenhed | 10⁷ |
| Parameter | Værdi |
| Nominel spænding | 5-48 VDC |
| Krafttab | 0,9W |
| Pick-up spænding (maks.) | 75 % af nominel spænding |
| Udfaldsspænding (min.) | 10 % af nominel spænding |
| Parameter | Værdi |
| Omgivelsestemperatur (°C) | −40°C~+85°C/+105°C |
| Dielektrisk styrke (spole og kontakter, 1 min) | 2000/4000VAC |
| Dielektrisk styrke (åbne kontakter, 1 min) | 1500VAC |
| Isolationsmodstand (500VDC) | 1000MΩ |
| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | P.C.B. |
| Vægt | 30,5 g |
| Sikkerhedsgodkendelse |
