SMIA(14FA)-relæets centrale gennembrudsfordele er koncentreret i den tredobbelte bemyndigelse af "højspændingsbeskyttelse + tung belastning + kompatibelt design": En 20A ultra-stor koblingskapacitet håndterer let højeffektledningskravene for tungt industrielt udstyr og højeffekt elektroniske terminaler, hvilket fuldstændigt løser smertepunkterne ved afbrydelse af relækontakt med høj ledningsbelastning under traditionel relæ-kontakt erosion; højspændingsbeskyttelse på to niveauer med 5 kV spole og kontakt dielektrisk styrke + 10 kV pulsmodstandsspænding, kombineret med en 8 mm ultralang krybeafstand, der langt overstiger industristandard sikkerhedsstandarder, fundamentalt undgår risikoen for højspændingsnedbrud og lækage, og opfylder perfekt overensstemmelseskravene for højsikkerhedsudstyr, såsom medicinsk udstyr og højt strømforsyningsscenarier, -scenarier; et standardiseret PCB- og QC-layoutdesign, der balancerer installationskompatibilitet og testkomfort, hvilket gør kredsløbsintegration med høj tæthed mere effektiv, mens et bredt driftstemperaturområde på -40℃ til +85℃ tilpasser sig stabile driftskrav under ekstreme forhold.
20A koblingsevne
5kV dielektrisk styrke (mellem spole og kontakter)
10kV impulsmodstandsspænding (mellem spole og kontakter)
Krybeafstand: 8 mm
PCB & QC layouts
| Parameter | Specifikation |
| Kontakt aftale | A/B/C |
| Kontakt bedømmelse | 16A 250VAC/30VDC; TV-5 120VAC |
| Kontaktmodstand | ≤50mΩ |
| Elektrisk udholdenhed | 10⁵/10⁴ |
| Mekanisk udholdenhed | 10⁷ |
| Parameter | Specifikation |
| Nominel spænding | 5-48 VDC |
| Krafttab | 0,54W, 0,72W |
| Pick-up spænding (maks.) | 80 % af nominel spænding |
| Drop-out spænding (min) | 5 % af nominel spænding |
| Parameter | Specifikation |
| Omgivelsestemperatur | –40°C~+85°C |
| Dielektrisk styrke (mellem spole og kontakter) | 5000 VAC (1 min.) |
| Dielektrisk styrke (mellem åbne kontakter) | 1000VAC (1 min.) |
| Isolationsmodstand (500VDC) | 1000MΩ |

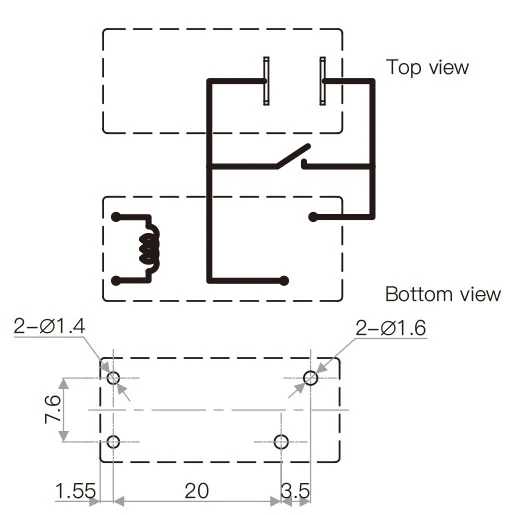

| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | P.C.B. |
| Vægt | 17 g |
| Sikkerhedsgodkendelse |
