Adaptivt design: SQ6-relæet kombinerer lille størrelse med høj kontaktstrøm og tilbyder 100A/180A dobbelte specifikationer i en kompakt struktur, der perfekt løser smertepunktet ved "højeffektudstyr, der kræver små relæer"; nem installation og brug med sikre og pålidelige skrueterminalforbindelser, tilpasset hurtig montering og efterfølgende vedligeholdelsesbehov.
Miljø- og ydeevnepålidelighed: SQ6-relæet har en ultra-bredt temperaturområde tilpasningsevne på -40℃ til +125℃, kombineret med et støvtæt design, hvilket muliggør stabil drift i komplekse miljøer med ekstreme temperaturforskelle og høje støvniveauer, hvilket forhindrer ydeevneforringelse; design med ultralavt spændingsfald reducerer energiforbrug og varmegenerering kombineret med 5×10⁴ elektriske cyklusser og 1×10⁷ mekaniske cyklusser, hvilket sikrer holdbarhed og robusthed til langsigtet højfrekvent drift.
1. Motorens startmotorstyring
2. Strømstyring af batteripakken
3. Hjælpestrømfordelingssystemer
Elektrisk kompatibilitet: SQ6-relæet understøtter 12VDC/24VDC nominel spænding, med præcist pull-in og release-spændingsdesign, kompatibelt med de fleste strømforsyningssystemer til kraftigt udstyr; 500VAC dielektrisk styrke og 100MΩ isolationsmodstand, der opfylder sikkerhedsbeskyttelsesstandarder.

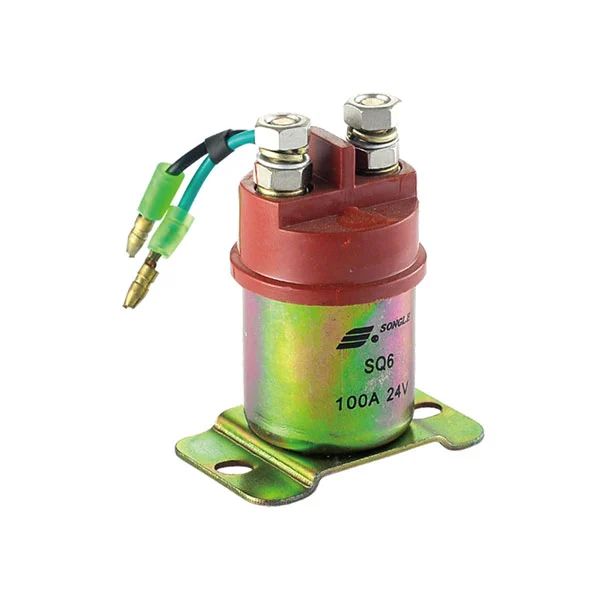

Strukturelle specifikationer: SQ6-relæet vejer 230 g, har skrueterminalafslutning og X-type kontaktkonfiguration, hvilket gør det velegnet til installation i højeffektscenarier såsom bil- og industriudstyr.
Lille størrelse, høj kontaktstrøm
Omgivelsestemperatur: –40℃ ~ +125℃
Støvtæt, pålideligt arbejde
Praktisk installation og brug
Fås til 100A/180A valg
| Kontakt parametre | Værdi |
| Kontakt aftale | X |
| Kontakt bedømmelse | 100A/180A 14VDC |
| Spændingsfald | ≤200mV |
| Elektrisk udholdenhed | 5×10⁴ ops |
| Mekanisk udholdenhed | 1×10⁷ ops |
| Spole parametre | Værdi |
| Nominel spænding | 12VDC/24VDC |
| Krafttab | 26W |
| Pick-up spænding | ≤8V (12VDC); ≤16V (24VDC) |
| Udfaldsspænding | 1~3V (12VDC); 1~4V (24VDC) |
| Andre parametre | Værdi |
| Omgivelsestemperatur (°C) | −40°C~+125°C |
| Dielektrisk styrke (spole og kontakter, 1 min) | 500VAC |
| Dielektrisk styrke (åbne kontakter, 1 min) | 500VAC |
| Isolationsmodstand (500VDC) | 100MΩ |
| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | SCREW (skrueterminal) |
| Vægt | 230 g |
