Lavt spolestrømforbrug med høj følsom·
Lang serviceudholdenhed, høj pålidelighed
PCB terminal, fatningstyper tilgængelige for forskellige overvejelser

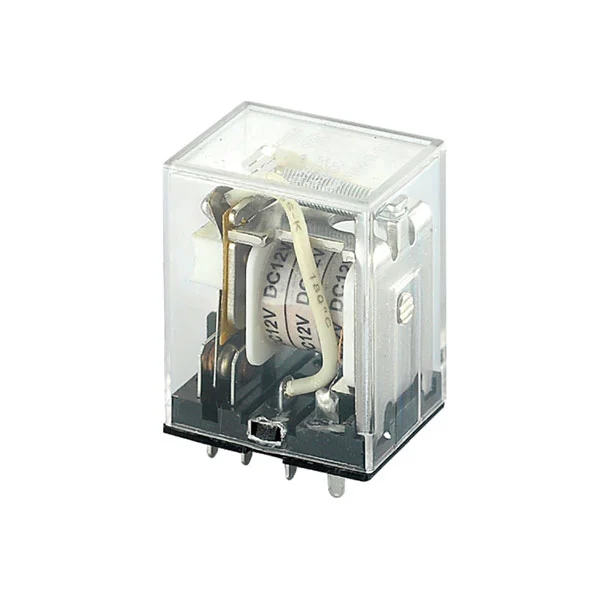

Produktplacering: Miniature højeffektrelæ med en nominel belastning på 10A. SMBH(13F) relæ har lavt spolestrømforbrug, høj følsomhed, lang levetid og høj pålidelighed. Konstruktionen er af støvtæt type, og den overholder RoHS-standarden.
Montering og terminaler: To monteringsmuligheder er tilgængelige - PCB terminal og socket (hurtig tilslutning) terminal, der opfylder monteringskravene til forskellige applikationsscenarier.
Bestillingsinformation: Modelformatet er "SMBH-XXVDC-1-2C", hvor "XXVDC" repræsenterer spolespændingen (valgfri 12VDC/24VDC/48VDC), "2C" angiver kontaktarrangementet (2A/2C), og versionen er kendetegnet ved modelsuffikset.
| Parameterkategori | Specifikation |
| Kontakt Arrangement | 2A, 2C |
| Kontakt modstand | ≤100mΩ |
| Kontaktmateriale | Sølvlegering (AgSnO₂In₂O₃, AgSnO₂, AgNi) |
| Kontaktvurdering | 10A 250VAC/30VDC |
| Maksimal koblingsevne | Spænding: 250VAC/30VDC; Strøm: 10A; Effekt: 2500VA/300W |
| Servicelevetid | Elektrisk udholdenhed: 1×10⁵ operationer (360 ops/t); Mekanisk udholdenhed: 1×10⁷ operationer (18.000 ops/t) |
| Nominel spænding | Strømforbrug | Nominel strøm | Modstand (±10%) | Max pick-up spænding | Min. udfaldsspænding | Maks. tilladt overdrivespænding |
| 12VDC | Ca. 0,9W | 75mA | 160Ω | 75 % af nominel spænding | 10 % af nominel spænding | 130 % af nominel spænding |
| 24VDC | Ca. 0,9W | 36,9mA | 650Ω | 75 % af nominel spænding | 10 % af nominel spænding | 130 % af nominel spænding |
| 48VDC | Ca. 0,9W | 18,5mA | 2600Ω | 75 % af nominel spænding | 10 % af nominel spænding | 130 % af nominel spænding |
Isolering og dielektrisk styrke: Isolationsklasse er klasse B/klasse F, med isolationsmodstand ≥100MΩ. Den dielektriske styrke mellem spole og kontakter er 1500VAC i 1 minut (lækstrøm: 1mA), og mellem åbne kontakter er 1000VAC i 1 minut.
Responstid: Driftstid ≤25ms; Frigivelsestid ≤25ms (ved nominel spænding, uden diode).
Miljøtilpasningsevne: Driftstemperaturområde: -40°C~+85°C/+105°C; Fugtighedsområde: 5%~85% relativ luftfugtighed. Stødmodstand: 98m/s² (funktionel stabilitet), 980m/s² (destruktiv). Vibrationsmodstand: 10Hz~55Hz (1,0 mm dobbelt amplitude).
Fysiske specifikationer: Vægt: ca. 35 g; Maksimale mål: 27,5 mm×21,5 mm×35 mm. Installationshulstolerance: 0,3 mm; Terminal lodret afvigelsestolerance: 0,3 mm.
Produktionsadresse: Zone A CW7, Zhejiang Fjernøsten Industrial City, Yuyao City, Zhejiang-provinsen, Kina.
Kontaktoplysninger: TLF: +86-574-62717777, 62721938, 62721948, 62721958; Versionsnummer: V1.
| Model | Kerneparametre | Ansøgnings- og salgsoplysninger |
| JQX-13F-serien | 10A belastning, kompatibel med AC110V/220V og DC12V/24V, for det meste 8-benet design, nogle med basesæt | Tilgængelig på JD.com og leverandørwebsteder. Leveret af Giant Electric og specialfremstillede producenter. Velegnet til automatiseringsstyring, husholdningsapparater osv. Den samlede forsyningskapacitet kan nå op på 10.000.000 enheder pr. batch. |
| HH52P/HH53P | Indkapslede miniaturerelæer til generelle formål, kompatible med AC220V/380V og DC12V/24V, nogle uden baser | Sælges på JD.com og leverandørwebsteder. Anvendes i elektroniske apparater, instrumenter mv. |
| 973-24VDC-SL-A | 10A strømrelæ, lille størrelse, lavt spolestrømforbrug, kan loddes direkte på PCB | Produceret af Shenzhen Xinyitong Electric. Anvendes i husholdningsapparater, automotive automation, kommunikationsudstyr mv. |
| 1SBH137001R1380 (Eaton Bussmann) | Højeffektivt kontaktorrelæ, der understøtter AC/DC-drift, med elektronisk spolegrænseflade og bredt styrespændingsområde | Opført på Shunqi Network. Designet til industriel automatisering og kontrolsystemer, der giver stabile løsninger. |
Balance mellem kraft og størrelse:De fleste produkter anvender et "miniaturisering + høj effekt"-design med 10A som den almindelige nominelle belastning, velegnet til scenarier med begrænset plads, men som kræver høj belastning (f.eks. husholdningsapparater, industriel kontrol).
Bred spændingskompatibilitet:DC-spolespændinger er hovedsageligt 12VDC/24VDC/48VDC, og AC-spændinger dækker 110V/220V/380V, hvilket opfylder behovene i forskellige strømforsyningsmiljøer.
Fokuserede applikationsscenarier:Anvendes hovedsageligt i elektroniske apparater, automatiseringskontrol, instrumenter, kommunikationsudstyr, medicinsk udstyr, bilindustrien osv. Nogle producenter (f.eks. Xinyitong) leverer fuld-range relæunderstøttelse (signalrelæer, strømrelæer, bilrelæer, strømsystemrelæer osv.).
