Anvendelsesscenarier: Bagrudedefroster, batteriafbrydelsesenhed, bilklimaanlæg, brændstofpumpestyring, styring af tågelygtekølerblæser, forlygtestyring, varmeapparat (sæde, for-/bagrudevarmestyring), viskerstyring, sædejusteringskontrol osv.
Produktet har standard QC quick-connect terminaler for nem udskiftning og vedligeholdelse.
20A koblingsevne
Forlænget temp. rækkevidde op til 125 ℃
1 Form A & 1 Form C kontakt aftale
2,8 mm QC terminaler
| Kontakt parametre | Værdi |
| Kontakt aftale | A/C |
| Kontakt bedømmelse | 10A/20A 14VDC |
| Spændingsfald | ≤200mV |
| Elektrisk udholdenhed | 1×10⁵ ops |
| Mekanisk udholdenhed | 1×10⁷ ops |
| Spole parametre | Værdi |
| Nominel spænding | 12VDC/24VDC |
| Krafttab | 1,5W, 1,7W |
| Pick-up spænding (maks.) | 65 % af nominel spænding |
| Udfaldsspænding (min.) | 10 % af nominel spænding |
| Andre parametre | Værdi |
| Omgivelsestemperatur (°C) | −40°C~+125°C |
| Dielektrisk styrke (spole og kontakter, 1 min) | 500VAC |
| Dielektrisk styrke (åbne kontakter, 1 min) | 500VAC |
| Isolationsmodstand (500VDC) | 100MΩ |

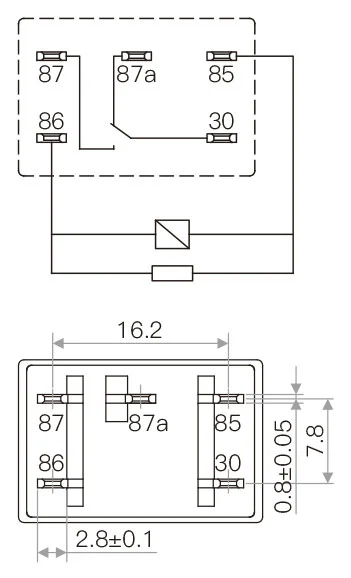

| Ledningsdiagram (set forneden) |
|
| Tegning af installationshul (set forneden) | |
| Afslutning | QC (Quick Connect) |
| Vægt | 22 g |
